旋膜式除氧器內部改造設計介紹，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下旋膜式除氧器內部改造設計：

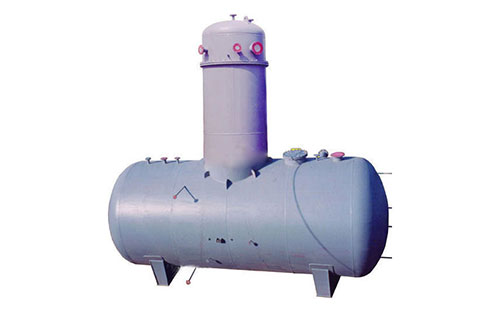

中文：旋膜式除氧器
拼音：xuán mó shì chú yǎng qì
英文：Rotary membrane deaerator
國產100MW及以上機組絕大多數配置噴霧填料式除氧器。這些旋膜式除氧器，特別是100MW、200MW機組的除氧器，相當一部分已運行多年，彈簧噴嘴老化失效，內部元件銹蝕損壞;加之70年代前后生產的除氧器填料多采用Ω型填料，其傳熱傳質性能特別是氣體擴散性能均不如目前的新型不銹鋼絲網材料，所以不少旋膜式除氧器的除氧效果明顯下降，有的嚴重超標，特別是在當前電網負荷需求減少，多數機組頻繁運行于部分負荷或低負荷工況時，溶氧超標尤為嚴重。
因此，針對這些電廠旋膜式除氧器改造的迫切要求，推薦采用旋膜式除氧器內部改造方案，即在除氧頭殼體和水箱殼體滿足設計強度要求時，僅對除氧頭內部關鍵部件進行優化改造。實施內部改造方案的投資僅為更新設備費用的10%～20%，除氧效果完全能夠滿足運行要求，而且由于進汽裝置、填料等部件采用了優化措施，其除氧效果、負荷適應性、熱經濟性等指標更具有吸引力。中電電廠200MW機組除氧器的改造成功地為同類設備改造提供了一條經濟、簡捷、有效的途徑。
設備概述：
中電發電廠9號機系哈爾濱汽輪機廠生產的200 MW機組，配用哈爾濱鍋爐廠生產的GWC-670型高壓噴霧填料式除氧器;設計出力670t/h，最大出力700t/h，額定運行壓力/溫度為0.49MPa/158 ℃。旋膜式除氧器經多年運行后，改造前存在的主要問題是：(1)給水含氧量嚴重超標且不穩定，如為1.8～128.6μg/L，0.2～15.3μg/L;(2)Ω型填料散失，運行中Ω型填料經常脫落到給水泵入口，影響安全運行;(3)霧化噴嘴彈簧失效且常脫落，失去調節功能。為此，中電電廠決定對9號機組旋膜式除氧器進行改造。熱工研究院經過對眾多改造方案的技術經濟性論證后提出除氧頭局部改造方案。
從旋膜式除氧器投運至今，設備運行狀況良好。為了考核、評價改造后除氧器的熱力性能，由中電發電廠和熱工研究院共同組織人員，進行了性能試驗。證明該旋膜式除氧器改造設計合理，性能優良，達到了設計要求，能滿足電廠對給水品質的要求，確保機組安全、穩定運行。
旋膜式除氧器內部改造設計
1，旋膜式除氧器結構設計
旋膜式除氧器殼體和外部連接管保持不變，僅對除氧器內部進行局部改造。(1)對噴淋效果欠佳的老式彈簧噴嘴進行調整、修復或選用新型彈簧噴嘴將其更換;(2)在進汽裝置基本結構不變的情況下，對一次蒸汽進汽裝置進行優化設計，確定最佳蒸汽通流面積;(3)拆除原除氧器的淋水盤結構，改為五層水篦子，使珠狀傳熱變?yōu)槟顐鳠�，增�?qiáng)傳熱效果和不凝結氣體的擴散能力;(4)拆除原除氧器Ω型填料的上壓料架，保持填料下托架不變，用不銹鋼絲網填料塊代替Ω型散填料。
2，修復、更換彈簧噴嘴
全面檢查所有彈簧噴嘴，對嚴重?fù)p壞無法調整或修復的噴嘴進行更換;對沒有更新的噴嘴要全部更換彈簧并調整使其與新噴嘴彈簧緊力相當，保證所有噴嘴霧化效果一致。
彈簧噴嘴及彈簧選用同型號的新一代彈簧噴嘴和與之相匹配的彈簧。這樣，現場施工方便、工作量小;同時也能保證彈簧噴嘴的整體霧化效果。
3，進汽裝置優化設計
根據旋膜式除氧器熱平衡計算書可知，進入除氧器的4段抽汽量為29.89t/h，而門桿漏汽、連續排污擴容器來汽和軸封漏汽總量為7.78t/h，所以，這里僅對4段抽汽的進汽裝置進行優化設計。為了盡可能地減小現場工作量，在不改變進汽管位置和基本結構的前提下，優化設計進汽通流面積，即在原進汽孔數量不變時優化進汽孔直徑。(1)原設計進汽裝置上共鉆598個12孔，在設計的額定工況、最大工況及目前運行的額定工況下是合適的。(2)電廠實際運行參數偏離制造廠性能計算書中給出的參數，例如，第4段抽汽壓力僅0.8MPa，而計算書中給出的除氧器進汽壓力則為0.832MPa，實際運行的進汽壓力為0.72MPa;所以設計參數與電廠實際運行工況之間存在較大誤差。(3)9號機除氧器出水含氧量不穩定，這說明在額定工況附近除氧器工作基本正常，而偏離額定工況較大時，蒸汽加熱不足，特別是在蒸汽參數偏低、高壓加熱器退出運行或凝結水溫度低時較為明顯。(4)考慮機組自然老化、高壓加熱器解列、凝結水溫度偏低以及調峰運行等因素，進汽裝置原598個12孔宜改為598個16孔。
4，水篦子設計
水篦子設計為5層，采用10號槽鋼100×48×5.3，其間隔為80mm，均勻分布;每層高138 mm。
5，填料選擇
填料層設計高度150mm，除氧頭內填料體積1.474m3，選用1Cr18Ni9Ti不銹鋼絲網。將填料層分為16個獨立的填料塊，方便安裝和維修;為縮短大修工期，填料塊纏繞密度為130kg/m3。填料塊可向填料生產廠訂做，另外還需要一些不銹鋼絲網散料，用于特殊位置，如除氧頭殼體內填料塊沒有涉及的圓弧部分等。填料下托架可用原Ω填料層托架，由于采用已包裝的填料塊，故無需填料上壓板架。
溫馨提示：
旋膜式除氧器內部改造設計就為廣大客戶介紹到這里了，如果大家想要了解更多這方面的資料信息，請持續關注北京中天恒遠網站的更新，感謝您的閱讀。
