新型旋膜式除氧器的設計新規范(下),相信很多用戶比較關心這個問題,這里北京中天恒遠小編整理總結了相關資料信息,咨詢了技術經理,接下來就為大家詳細介紹一下:

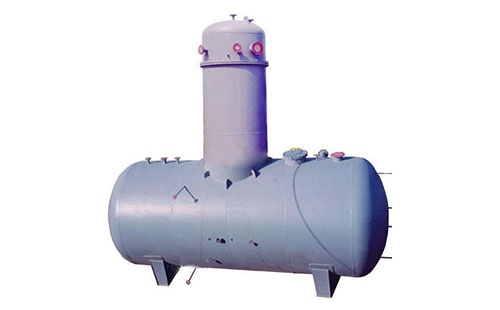

中文:新型旋膜式除氧器
拼音:xīn xíng xuán mó shì chú yǎng qì
英文:Novel rotary membrane deaerator
一、新型旋膜式除氧器的安裝形式及運行+檢修
1、新型旋膜除氧器、水箱及附件的安裝、運行和檢修,應按GE-型除氧器系統結構圖及<<電站除氧器安全技術監察規程>>進行。
2、新型旋膜除氧器應放在給水泵上方,除氧水箱最低水位與給水泵中心線間的高差應不小于6~7米。水箱支座底板與混凝土間接觸密實,滾輪架墊板一定要調整精確。
3、在新型旋膜除氧器進水管安裝溫度變送器、流量傳感器,在除氧器安裝壓力變送器,檢測進水壓力,安裝溫度變送器,檢測進水溫度、安裝流量傳感器,檢測進水流量、新型旋膜除氧器安裝磁反板液位計,用于檢測除氧器水位及控制信號,并將檢測信號輸入給計算處理模塊,以控制除氧器進水與加熱蒸汽的水力工況和熱力工況平衡,為了達到除氧效果,必須保證除氧溫度在(104±2℃),蒸汽調節閥安裝在蒸汽管道上,蒸汽流量靠的電動執行器控制蒸汽調節閥,調節加熱蒸汽流量,確保除氧器內部溫度在(104±2℃),隨除氧水溫高低變化而自動調整蒸汽流量大小。補水停止后,蒸汽調節閥電動執行器自動關閉。
4、新型旋膜除氧器水箱下部裝有再沸騰管,用于鍋爐上水時和機組啟動時提升加熱除氧速度,機組啟動帶負荷后,可根據機組運行情況決定是否停止使用。另外在水箱出口上加裝防渦流切旋裝置及過濾器,防止低水位時水發生旋流,相應增加水箱有效容積。試驗證明,水的旋流會對水泵產生汽蝕,無防渦流切旋裝置時,水箱水位必須保持管徑的3倍高度,有防旋板則可降為1.5倍以下。
5、除氧頭和水箱現場焊接后,應進行水壓試驗,水壓試驗壓力參數為:低壓旋膜除氧器0.2Mpa,中壓旋膜除氧器0.35Mpa。高壓旋膜除氧器0.75Mpa。
6、旋膜除氧器的保護與報警
(1)水箱和除氧塔上設有足夠數量的安全啟動式安全閥,安全閥數量和規格應滿足設計技術規程。
(2)旋膜除氧器應裝設就地和遠程水位計,并具有水位高、低報警裝置和危險高、低水位動作裝置。除氧器水位變化控制,當水位降低時,自動啟動軟化水泵(冷凝水泵),給除氧器補水;當水位升高時,水泵自動停止。
7、除氧器冷態起動宜先用輔助蒸汽予熱殼體15分鐘,在一定汽壓下,將除鹽水投入除氧頭,同時慢慢調控進汽閥,使給水在旋膜器加熱到除氧器運行壓力氣飽和溫度(104℃±2)。
8、調整水位給水調節系統,使水箱水位維持在正常水位±100mm范圍內。(兩臺除氧器需并列運行時,為了平衡除氧器內壓力和水位,氧水箱上須有可以連接的汽及水的平衡管。使壓力、水溫、水位控制一致)當水位達到正常水位± 200mm極限水位時,高水位放水閥(電動閘閥)能靈活打開放水,水位降低時應自動關閉。運行時應經常檢查電動水位調節系統動作是否靈活,補給水調節閥動作是否靈活。
9、調節排氧閥門的開度,使排氧量控制在每噸除氧水2-3kg左右。
10、除氧器運行時,應先開進水閥,后開加熱汽進汽閥,停止時相反。
11、除氧器運行時,如發現有排汽帶水現象時,可采取下述方法處理:
a、調整加熱蒸汽進氣閥 b、檢查壓力調整裝置 c、手動降壓運行 d、逐漸關閉上部加熱蒸汽截止閥。
二、新型旋膜式除氧器配套附件
安全閥---裝在水箱上,當除氧器水箱內部壓力超出允許值時,安全閥自動打開泄壓,起到安全運行保護作用。
壓力表---裝在除氧器上部,監視除氧器水箱內部的壓力,一般為1.5級型。
水封筒---接口裝在水箱高水位上,當除氧器水箱內部水位超過某一極限時,能自動將超出極限水位的那部分排到疏水箱或地溝去。
除氧器水箱雙金屬溫度計---裝在除氧頭和水箱中部,監視除氧頭和水箱內水的溫度。
除氧器水箱蝶閥---裝在加熱蒸汽管路上,借助自動調整器,調節加熱蒸汽流量,以使除氧器內壓保持在額定范圍內。
截止閥---裝在補水管上,借助電動水位調節系統,調節補給水流量,以維護水箱的正常水位。
調節閥---裝在補水管上,借助電動水位調節系統,調節補水給水流量,以維護水箱的正常水位。
電極點水位計---裝在除氧器水箱上,可遠程傳感信號到控制室,監視水箱內的水位。
電動閘閥---裝在除氧器水箱放水管路上,當水箱水位超過某一極限時,借助電動水位調節系統,電動閘閥自動打開,將超出極限水位的那部分排到疏水箱去。
磁翻板水位計---裝在除氧器水箱上,現場直觀顯現水箱水位變化,也可接遠傳信號。
壓力自動調整器---自動調節加熱蒸汽進口閥門的開度、既調節蒸汽流量,又保持除氧器內壓力穩定。
滾輪架裝置---裝在水箱一個底座下面,能自動調節熱脹冷縮時的水箱自動平移。
電動水位調節系統---自動調節補給水流量及控制極限水位放水閥(電動閘閥)。
三、新型旋膜式除氧器定貨技術要求
1、除氧器的出力(T/H)及配備水箱有效容積(m3)。
2、除氧器的工作壓力、工作溫度。
3、除氧器的控制方式(手動、自動)
四、老式除氧器的升級改造
對老式淋水盤式、噴霧填料式除氧器改造的具體說明:
1、老式除氧器改造費用低,是更換整套除氧頭造價的1/2左右。
2、老式除氧器改造進度快,易加工、現場改造安裝,可以利用原除氧頭的外殼及封頭部分,將原除氧頭內的淋水盤式或噴霧填料式的零部件全部拆除,保留下部蒸汽分配盤,沒有蒸汽分配盤的需要加裝,然后在下部進汽盤的上方的一定位置加裝液汽網和水篦子,然后環形壓板進行密封固定,防止今后運行中水汽短路。
3、將老式除氧器封頭對接在旋膜器筒體的上部,然后焊接,再按改造方案圖紙連接其它管口。
4、在對老式除氧器改造過程中,可以根據除氧器運行工況增加大除氧頭直徑,同時增加除氧頭高度,增加換熱面積,提高淋水密度,延長熱交換時間。保證溶解氧合格率為100%。
溫馨提示:
新型旋膜式除氧器的設計新規范就為廣大客戶介紹到這里了,如果大家想要了解更多這方面的資料信息,請持續關注北京中天恒遠網站的更新,感謝您的閱讀。
