在閥門生產和研發的技術支持上，國內閥門并不比國外閥門落后，相反很多的產品在技術和創新上已經可以和企業相媲美。國內閥門行業的發展正在往高端現代化的方向前行。
在工業化、城市化、改革和全球化四大力量推動下，我國閥門裝備制造業前景還是寬廣的，未來閥門產業高端化、國產化，現代化、將是今后閥門行業發展主要方向。追求不斷的創新，為閥門企業創造出新的市場，才能讓企業在競爭日益激烈的泵閥行業大潮中求生存、謀發展。
隨著閥門技術的不斷發展,閥門應用領域的不斷拓寬,與之對應的閥門標準也越來越不可或缺。閥門行業產品進入一個創新的時期,不僅產品類別需要更新?lián)Q代,企業內部管理也需要根據行業的標準深化改革。
閥門公稱通徑及公稱壓力數值
GB/T1047-2005標準規定，閥門的公稱通徑只是一個標識，由符號“DN”和數字的組合表示，公稱尺寸不能代表實測的閥門口徑值，閥門的實際口徑值由相關的各標準規定，一般實測值(單位mm)不得小于公稱尺寸數值的95%。公稱尺寸分公制(符號：DN)和英制(符號：NPS)，國標閥門采用公制，美標閥門為英制。公制DN數值如下：
優先選用的DN數值如下：
DN10(公稱通徑10mm)，DN15，DN20，DN25，DN32，DN40，DN50，DN65，DN80，DN100，DN125，DN150，DN200，DN250，DN300，DN350，DN400，DN450，DN500，DN600，DN700，DN800，DN900，DN1000，DN1100，DN1200，DN1400,DN1600，DN1800，DN2000，DN2200，DN2400，DN2600，DN3000，DN3200，DN3500，DN4000
GB/T1048-2005標準規定，閥門的公稱壓力也是一個標識，由符號“PN”和數字的組合表示，公稱壓力(單位：Mpa兆帕)不能應用于計算目的，不代表閥門的實際測量值，公稱壓力的建立目的是簡化閥門壓力的規格數量，在選用時，設計單位、制造單位和使用單位均遵循向此規定比較臨近的數據靠的原則，公稱尺寸的建立也是相同目的。公稱壓力分歐洲體系(PN)和美洲體系(CLASS)。中國的公稱壓力就是用歐洲體系標準。規格如下：
PN0.1(公稱壓力0.1Mpa)，PN0.6，PN1.0，PN2.5，PN6，PN10，PN16，PN25，PN40，PN63/64，PN100/110，PN150/160，PN260，PN320，PN420
CLASS：125LB，150LB，300LB，400LB，600LB，900LB，1500LB，2000LB，2500LB，3500LB，4500LB
閥門型號編制前言
閥門型號通常應表示出閥門類型、驅動方式、連接形式、結構特點、密封面材料、閥體材料和公稱壓力等要素。閥門型號的標準化對閥門的設計、選用、銷售提供了方便。當今閥門的類型和材料越來越多，閥門的型號編制也愈來愈復雜。中國雖有閥門型號編制的統一標準，但愈來愈不能適應閥門工業發展的需要。凡不能采用標準編號的新型閥門，各制造廠可按自己的需要編制型號。
《閥門型號編制方法》標準適用于工業管道用閘閥、節流閥、球閥、蝶閥、隔膜閥、柱塞閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥等。它包括閥門的型號編制和閥門的命名。
閥門型號具體編制方法
下面是標準的閥門型號編寫方法里各代號的順序圖：

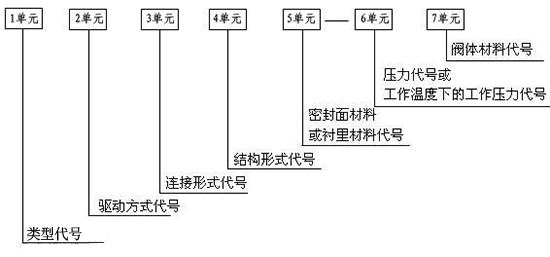

閥門型號編制順序圖
理解左邊的圖，是看懂各種閥門型號的步。下面先舉個例子讓大家有個大致的了解：
閥門型號：“Z961Y-100IDN150”這是個完整的閘閥型號，講編制里頭不包括比較后的“DN150”這個是閥門口徑為150mm的意思，好理解的。前面部分：“Z961Y-100I”根據上面的順序圖對入座，如下：
“Z”是1單元;“9”是2單元;“6”是3單元;“1”是4單元;“Y”是5單元;“100”是6單元;“I”是7單元
這個閥門型號意義為：閘閥、電動驅動、焊接連接、楔式單閘板、硬質合金密封、10Mpa壓力、鉻鉬鋼閥體材質。
一單元：閥門類型代號
具有其他作用功能或帶有其他特異機構的閥門,在閥門類型代號前再加注一個漢語
拼音字母，按下表的規定：
二單元：傳動方式
三單元：連接型式
四單元：結構型式

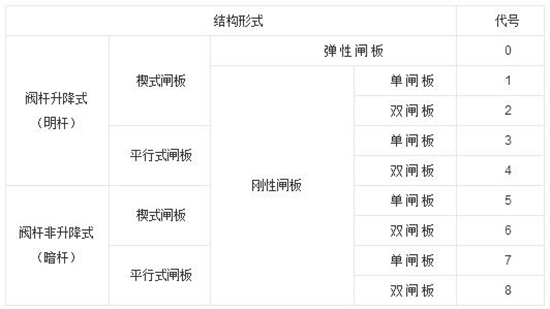

閘閥結構形式代號
截止閥、節流閥和柱塞閥結構形式代號

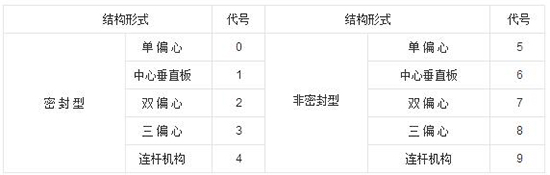

蝶閥結構形式代號
隔膜閥結構形式代號
旋塞閥結構形式代號

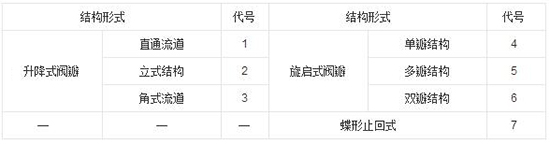

止回閥結構形式代號

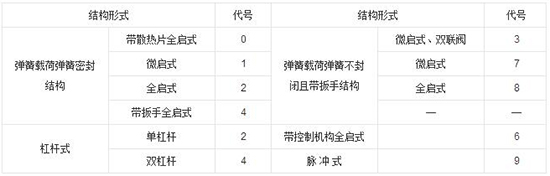

安全閥結構形式代號
減壓閥結構形式代號
蒸汽疏水閥結構形式代號

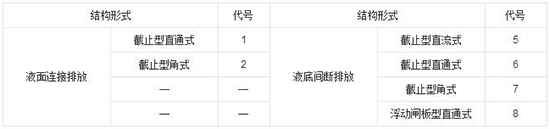

排污閥結構形式代號
五單元：密封面及襯里材料代號
六單元：公稱壓力數值
用阿拉伯?dāng)?shù)字直接表示，該數值是MPa單位下數值的10倍

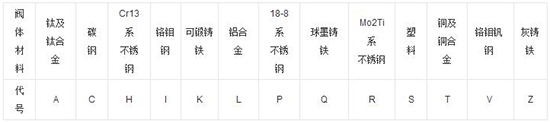

七單元：閥體材料
灰鑄鐵低壓閥和鋼制中壓閥省略此項。
