本發明涉及一種便于安裝的水處理設備，包括進水機構、濾芯組件和出水機構，進水機構和出水機構通過濾芯組件連通;進水機構和出水機構均具有接頭組件，接頭組件包括轉接盤和轉接管，轉接管位于轉接盤內部，轉接管的中點位于轉接盤的圓心，轉接管的兩端與轉接盤內壁動密封連接;轉接盤上具有兩個接管口和兩個外接口，每個接管口相對設置一個所述的外接口。當需要橫向安裝時，使轉接管橫向設置，連通橫向的一組接管口和外接口;當需要豎向安裝時，將轉接管轉過90°，連通豎向的一組接管口和外接口。進水機構和出水機構均設有接頭組件，使得進水處和出水處都可以選擇橫向安裝還是豎向安裝，方便安裝時根據現場情況進行選擇，實用性強，便于安裝。

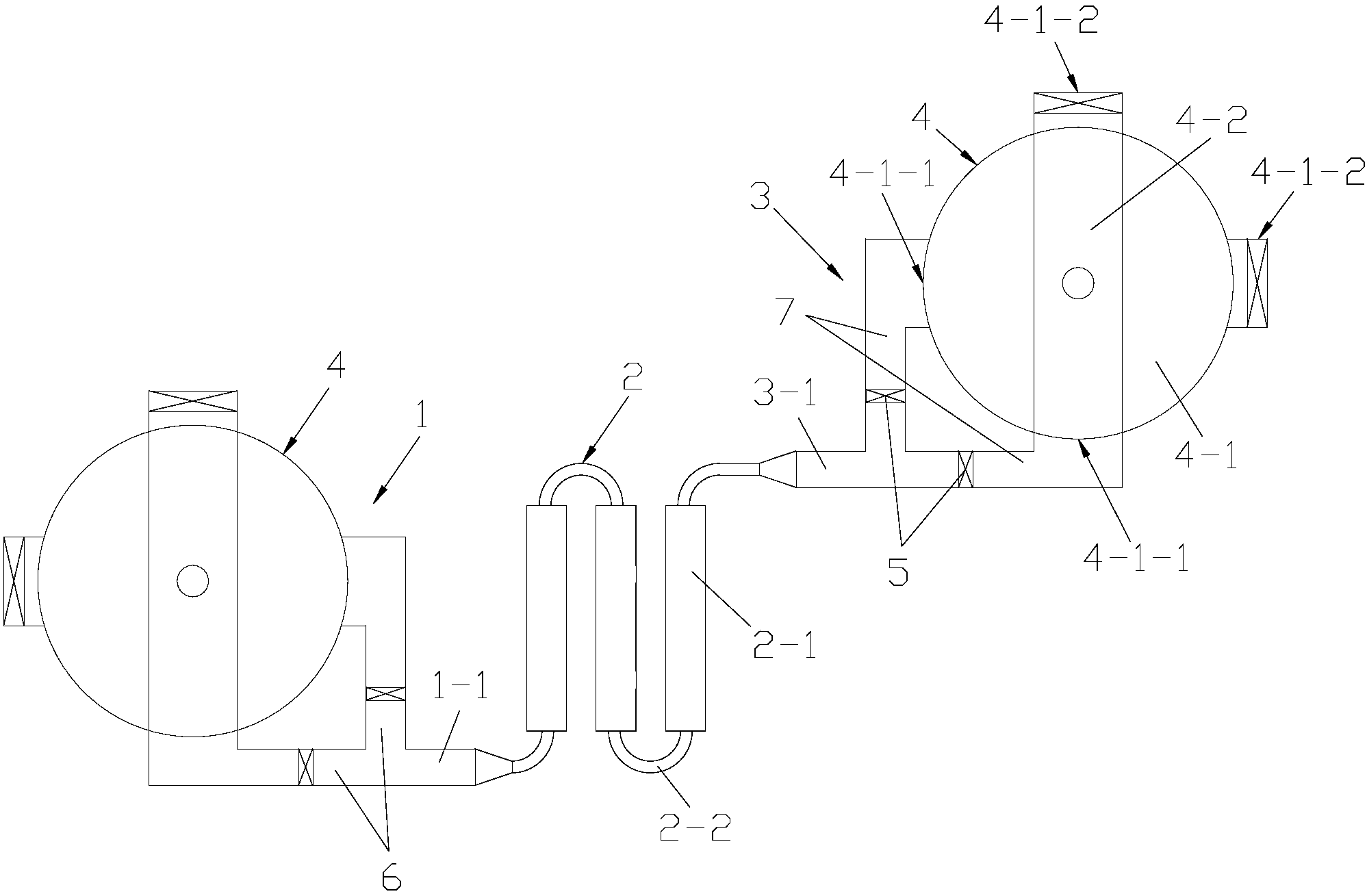

摘要附圖
權利要求書
1.一種便于安裝的水處理設備，其特征在于：包括進水機構(1)、濾芯組件(2)和出水機構(3)，所述進水機構(1)和出水機構(3)通過濾芯組件(2)連通;
所述進水機構(1)具有進水管(1-1)，所述出水機構(3)具有出水管(3-1)，所述進水機構(1)和出水機構(3)均具有接頭組件(4)，所述接頭組件(4)包括轉接盤(4-1)和轉接管(4-2)，所述轉接盤(4-1)為圓盤形，所述轉接管(4-2)為柱形，所述轉接管(4-2)位于轉接盤(4-1)內部，且轉接管(4-2)的中點位于轉接盤(4-1)的圓心位置，轉接管(4-2)的兩端部與轉接盤(4-1)內壁動密封連接;所述轉接盤(4-1)上具有兩個接管口(4-1-1)和兩個外接口(4-1-2)，兩個接管口(4-1-1)相互間隔90°，兩個外接口(4-1-2)相互間隔90°，且每個接管口(4-1-1)相對設置一個所述的外接口(4-1-2);
所述進水機構(1)的接頭組件(4)中，兩個接管口(4-1-1)分別通過兩根進水支管(6)與進水管(1-1)并接;所述出水機構(3)的接頭組件(4)中，兩個接管口(4-1-1)分別通過兩根出水支管(7)與出水管(3-1)并接。
2.如權利要求1所述的一種便于安裝的水處理設備，其特征在于：所述濾芯組件(2)包括若干濾芯(2-1)，相鄰的兩個濾芯(2-1)通過水管(2-2)連通。
3.如權利要求1所述的一種便于安裝的水處理設備，其特征在于：所述濾芯組件(2)包括三個濾芯(2-1)。
4.如權利要求1所述的一種便于安裝的水處理設備，其特征在于：所述轉接管(4-2)通過密封圈與轉接盤(4-1)密封連接，轉接管(4-2)通過所述密封圈與接管口(4-1-1)和外接口(4-1-2)密封連接。
5.如權利要求1所述的一種便于安裝的水處理設備，其特征在于：所述進水支管(6)和出水支管(7)上均具有閥門(5)。
說明書
一種便于安裝的水處理設備
技術領域
本發明涉及水處理設備技術領域，特別涉及一種便于安裝的水處理設備。
背景技術
目前，水處理機在國內使用已得到了一定程度的普及。在用水時，采用水處理機對水中及輸水管路引起雜質等進行深度過濾，較好地保護了使用者的健康。介于水處理機的購買及使用費用較高，在各類機型中，以中、低價位水處理機應用比較為普及。然而，隨著水處理機的推廣，它們?cè)趹?yīng)用方面的缺陷以及不足也逐步暴露出來了。通常水處理機是安置在廚房櫥柜內并位于水槽下，由于放置水槽的櫥柜空間有限，有些家庭的廚房只能橫向安裝，有些家庭的廚房只能豎向安裝，而現有水處理機無法只能滿足其中一種需求，無法全部適用。
發明內容
本發明要解決的技術問題是：為了克服現有水處理機需要針對安裝空間選擇固定型號的水處理的不便，本發明提供一種便于安裝的水處理設備。
本發明解決其技術問題所采用的技術方案是：一種便于安裝的水處理設備，包括進水機構、濾芯組件和出水機構，所述進水機構和出水機構通過濾芯組件連通;所述進水機構具有進水管，所述出水機構具有出水管，所述進水機構和出水機構均具有接頭組件，所述接頭組件包括轉接盤和轉接管，所述轉接盤為圓盤形，所述轉接管為柱形，所述轉接管位于轉接盤內部，且轉接管的中點位于轉接盤的圓心位置，轉接管的兩端部與轉接盤內壁動密封連接;所述轉接盤上具有兩個接管口和兩個外接口，兩個接管口相互間隔90°，兩個外接口相互間隔90°，且每個接管口相對設置一個所述的外接口;所述進水機構的接頭組件中，兩個接管口分別通過兩根進水支管與進水管并接;所述出水機構的接頭組件中，兩個接管口分別通過兩根出水支管與出水管并接。
所述濾芯組件包括若干濾芯，相鄰的兩個濾芯通過水管連通。
所述濾芯組件包括三個濾芯。
所述轉接管通過密封圈與轉接盤密封連接，轉接管通過所述密封圈與接管口和外接口密封連接。
所述進水支管和出水支管上均具有閥門。
本發明的有益效果是，本發明的一種便于安裝的水處理設備，當需要橫向安裝時，將轉接管轉過90°，使轉接管橫向設置，連通橫向的一組接管口和外接口;當需要豎向安裝時，將轉接管轉過90°，使轉接管豎向設置，連通豎向的一組接管口和外接口。進水機構和出水機構均設有接頭組件，使得進水處和出水處都可以選擇是橫向安裝還是豎向安裝，方便安裝時根據現場情況進行選擇，實用性強，便于安裝。
