本發明公開了一種電鍍前處理廢水在線回用工藝，包括以下步驟：一、將前處理清洗水收集;二、調節廢水pH至8‑9;三、然后通過泵將廢水定量的泵入砂濾器，然后廢水再進入碳濾器;四、然后將廢水泵入離子交換樹脂罐A，然后廢水再進入離子交換樹脂罐B;五、然后將去除金屬離子的廢水流入MBR膜系統;六、MBR產水箱中的廢水通過泵進入NF膜系統;七、NF產水箱中的淡水通過泵進入RO膜系統。本發明的電鍍前處理廢水在線回用工藝將離子交換與MBR膜系統、NF膜系統、RO膜系統技術相結合，可實現廢水的循環使用，減少了新鮮水用量，達到減排的目的，可節省新鮮用水85%。
權利要求書

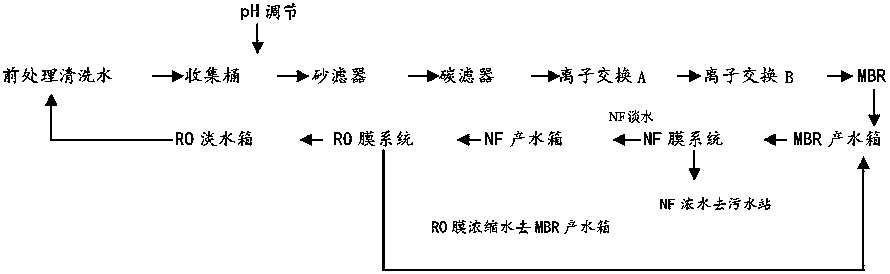

1.一種電鍍前處理廢水在線回用工藝，其特征在于，包括以下步驟：
一、將前處理清洗水收集;
二、調節廢水pH至8-9;
三、然后通過泵將廢水定量的泵入砂濾器，砂濾器將水里面微量的懸浮物過濾掉，然后廢水再進入碳濾器，碳濾器進一步過濾掉水中的懸浮物;
四、然后將廢水泵入離子交換樹脂罐A，離子交換樹脂罐A吸附掉水中的金屬離子，然后廢水再進入離子交換樹脂罐B，離子交換樹脂罐B進一步將廢水中重金屬離子吸附掉;
五、然后將去除金屬離子的廢水流入MBR膜系統，MBR膜系統的生物系統將廢水中有機物進行降解;MBR膜系統的產水通過抽水泵抽入MBR產水箱;
六、MBR產水箱中的廢水通過泵進入NF膜系統，NF膜系統產出的淡水通過抽水泵抽入NF產水箱，NF膜系統過濾后的濃縮水排放;
七、NF產水箱中的淡水通過泵進入RO膜系統，RO膜系統產出的淡水通過抽水泵抽入RO淡水箱，RO淡水箱中的水通過供水泵流回車間供前處理清洗使用。
2.根據權利要求1所述的電鍍前處理廢水在線回用工藝，其特征在于，調節廢水pH至8.5。
3.根據權利要求1所述的電鍍前處理廢水在線回用工藝，其特征在于，采用pH自動調節系統調節pH。
4.根據權利要求1所述的電鍍前處理廢水在線回用工藝，其特征在于，RO淡水箱中的水通過恒壓變頻供水泵流回車間供前處理清洗使用。
5.根據權利要求1所述的電鍍前處理廢水在線回用工藝，其特征在于，RO膜系統過濾后的濃縮水進入步驟五中的MBR產水箱中產水。
6.根據權利要求1所述的電鍍前處理廢水在線回用工藝，其特征在于，NF膜系統過濾后的濃縮水進入NF濃水去污水站進行排放。
7.根據權利要求1-6任一所述的電鍍前處理廢水在線回用工藝，其特征在于，將前處理清洗水通過收集桶收集。
8.根據權利要求7所述的電鍍前處理廢水在線回用工藝，其特征在于，在清洗桶內完成pH的調節。
說明書
一種電鍍前處理廢水在線回用工藝
技術領域
本發明涉及電鍍技術領域，具體是一種電鍍前處理廢水在線回用工藝。
背景技術
電鍍清洗廢水(electroplating rinse-wtewater)，是鍍件在清洗槽清洗過程中所排出的廢水。不包括沖洗地坪和容器以及跑、冒、滴、漏等廢水和廢液。電鍍是利用電化學的方法對金屬和非金屬表面進行裝飾、防護及獲得某些新的性質的一種工藝過程，為保證電鍍產品的質量，使金屬鍍層具有平整光滑的良好外觀并與基體牢固結合，必須在鍍前把鍍件表面上的污物徹底清洗干凈，并在鍍后把鍍件表面附著液清洗干凈，因此，一般電鍍生產過程必然排出大量廢水。
前處理廢水高COD、高pH值、高油脂，對于電鍍前處理清洗廢水的處理，目前國內傳統的做法是排入污水處理站，經過化學沉淀后進入后續的生化處理，將達標的廢水排入到自然環境中，這樣處理方法不僅浪費水資源，而且浪費化學藥劑。因此，本發明提供一種電鍍前處理廢水在線回用工藝，本工藝采用離子交換及三種不同的膜技術相結合，實現了廢水的循環使用，節省新鮮用水85%。
發明內容
本發明的目的在于提供一種電鍍前處理廢水在線回用工藝，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種電鍍前處理廢水在線回用工藝，包括以下步驟：
一、將前處理清洗水收集;
二、調節廢水pH至8-9;
三、然后通過泵將廢水定量的泵入砂濾器，砂濾器將水里面微量的懸浮物過濾掉，然后廢水再進入碳濾器，碳濾器進一步過濾掉水中的懸浮物;
四、然后將廢水泵入離子交換樹脂罐A，離子交換樹脂罐A吸附掉水中的金屬離子，然后廢水再進入離子交換樹脂罐B，離子交換樹脂罐B進一步將廢水中重金屬離子吸附掉;
五、然后將去除金屬離子的廢水流入MBR膜系統，MBR膜系統的生物系統將廢水中有機物進行降解;MBR膜系統的產水通過抽水泵抽入MBR產水箱;
六、MBR產水箱中的廢水通過泵進入NF膜系統，NF膜系統產出的淡水通過抽水泵抽入NF產水箱，NF膜系統過濾后的濃縮水排放;
七、NF產水箱中的淡水通過泵進入RO膜系統，RO膜系統產出的淡水通過抽水泵抽入RO淡水箱，RO淡水箱中的水通過供水泵流回車間供前處理清洗使用。
作為本發明進一步的方案：調節廢水pH至8.5。
作為本發明進一步的方案：采用pH自動調節系統調節pH。
作為本發明進一步的方案：RO淡水箱中的水通過恒壓變頻供水泵流回車間供前處理清洗使用。
作為本發明進一步的方案：RO膜系統過濾后的濃縮水進入步驟五中的MBR產水箱中產水。
作為本發明進一步的方案：NF膜系統過濾后的濃縮水進入NF濃水去污水站進行排放。
作為本發明進一步的方案：將前處理清洗水通過收集桶收集。
作為本發明進一步的方案：在清洗桶內完成pH的調節。
與現有技術相比，本發明的有益效果是：
本發明的電鍍前處理廢水在線回用工藝將離子交換與MBR膜系統、NF膜系統、RO膜系統技術相結合，可實現廢水的循環使用，減少了新鮮水用量，達到減排的目的，在生產上的實際運用的效果可以節省新鮮用水85%，更加環保，推廣價值較高。
